A menudo los descubrimientos más pequeños son los que marcan la diferencia. Una pequeña cuerda puede ayudar a mejorar un engranaje que, a su vez, dará lugar a un próximo invento. Este descubrimiento creció hasta ser lo que llamamos «transmisión por cadena».
Pese a que son una pieza fundamental en la mayor parte de este tipo de maquinaria, su tamaño a veces les quita la importancia que se merecen. Así que hoy nos centraremos en el funcionamiento de la transmisión por cadena en este sector y en los beneficios que puede generar a cualquier tipo de maquinaria.
¿Qué es la transmisión por cadena?
La transmisión por cadena es un sistema que transfiere energía mecánica de un componente a otro mediante una cadena de eslabones. Es muy común en máquinas y vehículos y su funcionamiento se basa en la interacción entre una cadena y 2 o más engranajes dentados (llamados piñones). Este sistema utiliza una cadena, que conecta 2 piñones o ruedas dentadas. Uno de ellos está unido a una fuente de energía, como un motor, mientras que el otro transmite el movimiento o la fuerza a otro componente de la máquina.
El piñón impulsor (el que recibe la energía del motor) comienza a girar, por lo que la cadena se mueve a su alrededor. Al estar en contacto con los dientes de los piñones, arrastra el receptor (o piñón conducido) y genera movimiento en el componente que necesita ser accionado.
Componentes
Para que se pueda crear toda esta cadena de sucesos que llevan a un resultado es necesario contar con una serie de elementos que la hagan posible. En este caso, las partes que conforman una cadena de transmisión son las siguientes:
Cadena
Lo primero de todo debe ser, por supuesto, una cadena con la que transferir la potencia entre los piñones. Está compuesta por una serie de eslabones conectados que permiten flexibilidad para moverse alrededor de los engranajes. Las más comunes en transmisión mecánica son las de rodillos, que cuentan con rodillos pequeños que ruedan sobre los piñones para reducir la fricción. Los eslabones de rodillo se apoyan sobre los dientes del piñón, minimizando el desgaste y la fricción. También se pueden usar eslabones de unión, que ensamblan o ajustan la longitud de la cadena.
Piñón impulsor (piñón motor)
Es el engranaje conectado directamente a la fuente de energía, como un motor o el sistema de pedales de una bicicleta. Cuando gira, mueve la cadena, transfiriendo el movimiento al piñón conducido. Los piñones suelen tener dientes diseñados para encajar perfectamente con la cadena, asegurando un movimiento sin deslizamiento.
Piñón conducido (piñón receptor)
Es el engranaje al que se transfiere el movimiento desde el piñón impulsor mediante la cadena. Cuando gira impulsa la parte de la máquina o vehículo que necesita moverse, como una rueda en una bicicleta.
Tensores de cadena (opcional)
Se utilizan para mantener la cadena en la tensión correcta durante el funcionamiento. Son particularmente útiles en sistemas donde la cadena tiende a aflojarse con el tiempo, como en motocicletas o maquinaria industrial. Un tensor ajusta la tensión automática o manualmente, evitando que se salga de los piñones o se desgaste prematuramente.
Guías o protectores de cadena (opcional)
En algunos sistemas se instalan guías o protectores de cadena para asegurar que esta se mantenga sobre los piñones y no se desvíe de su trayectoria. Estos protectores también pueden evitar que la suciedad, los escombros o incluso partes de nuestro cuerpo (en bicicletas o motocicletas) entren en contacto con la cadena.
Rodamientos o bujes (en piñones)
Tanto el piñón impulsor como el conducido suelen estar montados sobre rodamientos o bujes, que permiten que los primeros giren suavemente alrededor de sus ejes con mínima fricción. Estos rodamientos aseguran un funcionamiento suave y prolongan la vida útil del sistema.

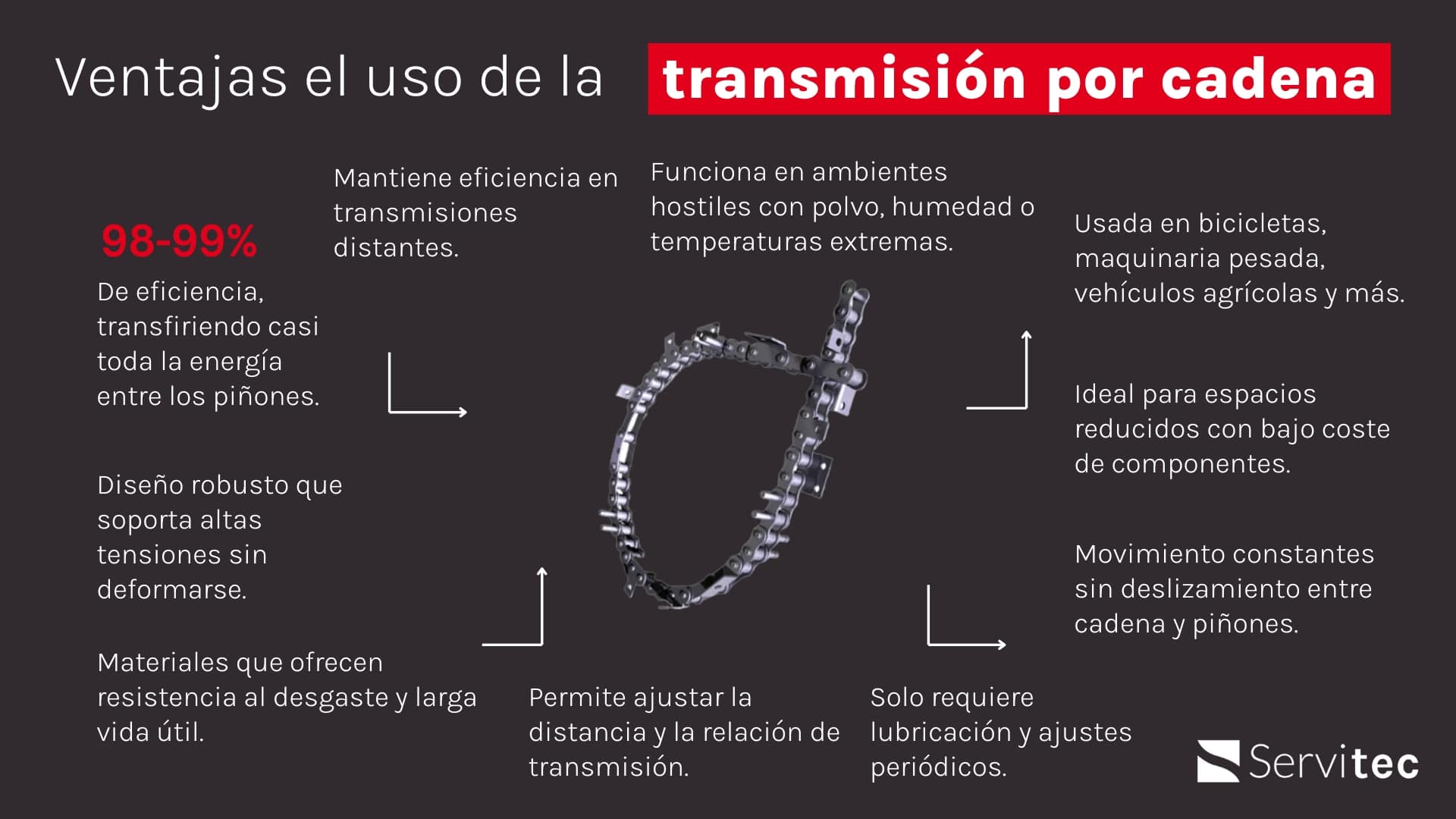

Ventajas de su uso
El hecho de que la transmisión por cadena se siga utilizando hoy en día y la maquinaria industrial que se va inventando cuente con ella se debe a todos los beneficios que puede aportar:
Alta eficiencia de transmisión
Es increíblemente eficiente para transferir energía mecánica. Puede llegar a un 98-99% de eficiencia cuando está bien mantenida, lo que significa que casi toda la energía generada en el piñón impulsor se transfiere al piñón conducido. De esta forma se reducen casi al mínimo las pérdidas por fricción.
Capacidad para manejar grandes cargas
Las cadenas son extremadamente robustas y están diseñadas para soportar grandes cantidades de tensión sin romperse o deformarse fácilmente. Por eso son ideales para situaciones en las que se necesita mover o levantar objetos pesados, como en maquinaria industrial, donde la potencia transmitida es considerable.
Durabilidad y resistencia al desgaste
Con el mantenimiento adecuado (lubricación regular y ajustes periódicos), una cadena puede durar mucho tiempo porque están hechas de materiales resistentes como el acero. Les permite soportar el desgaste por fricción y la tensión mecánica durante largos períodos de uso continuo.
Flexibilidad en el diseño
El sistema de transmisión por cadena es adaptable a diferentes configuraciones mecánicas. Es posible variar la distancia entre los piñones y ajustar la relación de transmisión cambiando el tamaño de los engranajes, lo que da flexibilidad en cuanto a la velocidad y la potencia que se desea transmitir.
Transmisión positiva y sin deslizamiento
A diferencia de otros sistemas como las correas, que pueden patinar bajo cargas pesadas, la transmisión por cadena es ‘positiva’, lo que significa que no hay deslizamiento entre la cadena y los piñones. Esto garantiza que el movimiento sea constante y preciso, esencial en aplicaciones donde se requiere un control exacto, como en maquinaria de precisión.
Mantenimiento relativamente simple
Aunque las cadenas requieren algo de mantenimiento, como lubricación periódica y ajuste de la tensión, el proceso no es complicado ni costoso. Además, son bastante fáciles de reemplazar en comparación con otros sistemas de transmisión, como correas dentadas o los ejes de transmisión.
Compacta y económica
En comparación con otros sistemas como engranajes o correas, las transmisiones por cadena ofrecen una solución más compacta y rentable. Son especialmente útiles en aplicaciones en las que se dispone de un espacio limitado, pero se necesita un sistema robusto para transmitir fuerza. El coste de los componentes también es generalmente más bajo que otros sistemas de transmisión más complejos.
Versatilidad en el uso
La transmisión por cadena se utiliza en una gran variedad de aplicaciones, desde bicicletas y motocicletas hasta maquinaria pesada en fábricas, vehículos agrícolas y equipos de construcción. Esta versatilidad es una de sus mayores ventajas, ya que puede adaptarse a diferentes escalas y tipos de energía.
Resistencia a condiciones adversas
La transmisión por cadenas puede funcionar de manera eficiente en ambientes hostiles, como condiciones de alta humedad, polvo o temperaturas extremas. En estas situaciones, otros sistemas de transmisión podrían sufrir un desgaste más rápido o fallar, mientras que las cadenas mantienen su rendimiento.
Capacidad para distancias largas
Las transmisiones por cadena pueden cubrir distancias relativamente largas entre los piñones sin perder eficiencia. Esto las hace ideales para aplicaciones donde las fuentes de potencia y las partes móviles se encuentran distanciadas, permitiendo una mayor flexibilidad en el diseño mecánico.
Transmisión por cadena y maquinaria industrial
En la maquinaria industrial, la transmisión por cadena se usa de manera extensiva para transferir potencia mecánica y movimiento entre distintos componentes. Su durabilidad, capacidad para manejar grandes cargas y flexibilidad la convierten en una solución ideal para una amplia gama de aplicaciones industriales. Sus usos más comunes son:
Transferencia de potencia entre motores y ejes
En muchas máquinas industriales, como prensas, molinos y tornos, la transmisión por cadena se utiliza para transferir la potencia de un motor a diferentes ejes o mecanismos. Este impulsa el piñón impulsor y la cadena transfiere el movimiento a un piñón conducido, que a su vez acciona el componente necesario, como un eje giratorio o un conjunto de herramientas.
Movimiento de cintas transportadoras
En sistemas de cintas transportadoras, que se usan en fábricas, minas y plantas de ensamblaje, la transmisión por cadena es esencial para mover el cinturón sobre el que se transportan productos o materiales. El motor impulsa un conjunto de piñones y cadenas que generan el movimiento continuo de la cinta. Este mecanismo es robusto y puede manejar grandes cargas de materiales pesados.
Sistemas de elevación
La transmisión por cadena se utiliza en sistemas de elevación como grúas industriales, montacargas y elevadores. Las cadenas se combinan con piñones para levantar o mover cargas pesadas en entornos industriales. Su aplicación asegura un movimiento preciso y evita deslizamientos, esencial para la seguridad en la manipulación de materiales.
Máquinas de ensamblaje y producción en serie
En líneas de ensamblaje automáticas o de producción en fábricas, las transmisiones por cadena permiten sincronizar los movimientos de distintos componentes. Se puede, por ejemplo, usar para mover piezas a lo largo de la línea de ensamblaje, accionar brazos robóticos, o coordinar el movimiento de herramientas de precisión. Este sistema asegura que cada etapa del proceso se ejecute de manera sincronizada y continua.
